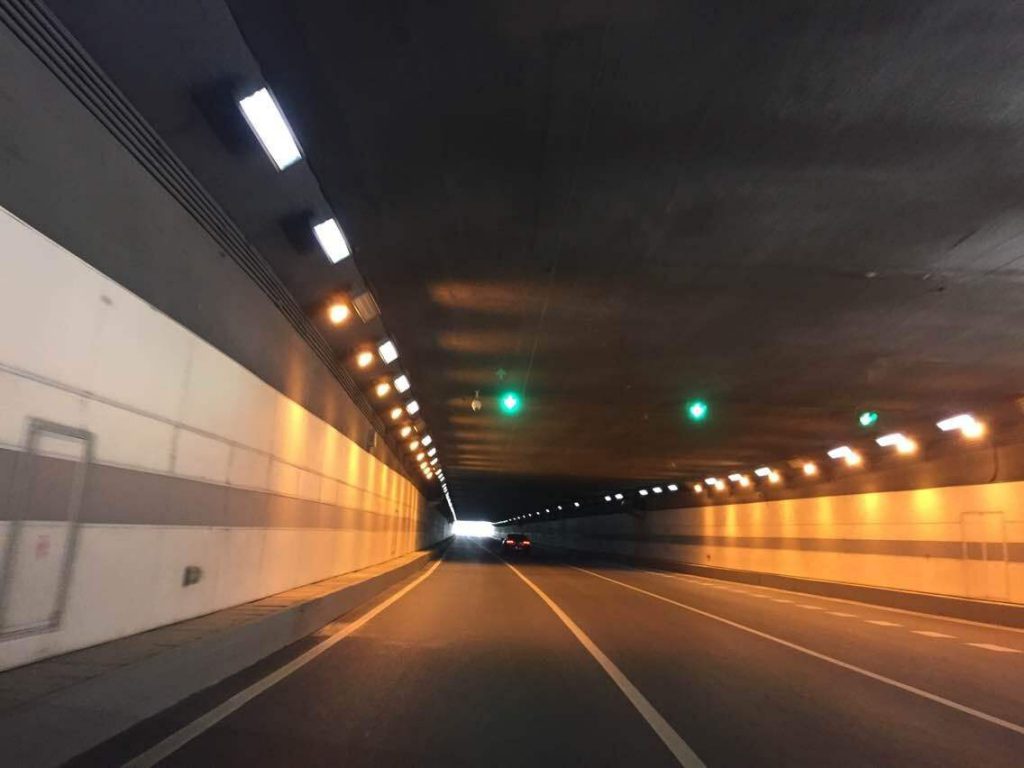

隨著光纖制造技術的日益成熟，以光纖作為信號的傳輸媒質，利用其使用壽命長、耐腐蝕、光信號衰減小、可遠距離傳輸，且不受周圍磁場、雷擊等因素干擾等諸多優點的光纖溫度傳感技術正逐漸應用于地鐵隧道或地鐵其他區域的火災探測系統。目前，基于光纖溫度傳感技術的火災探測系統主要包括分布式光纖感溫火災探測系統和光纖光柵感溫火災探測系統。

分布式光纖感溫火災探測系統

分布式光纖感溫火災探測系統測溫原理

分布式光纖感溫火災探測系統的工作原理是利用光時域反射技術（ＯＴＤＲ）測量激光脈沖在光纖中傳輸時各點的后向拉曼散射光信號；拉曼散射光信號中存在斯托克斯光和反斯托克斯光，其中反斯托克斯光強度具有對環境溫度敏感性的特點，可以此用來實現連續空間溫度場的溫度測量和位置確定，從而獲得沿光纖路徑的溫度場分布；為了消除光源波動等因素影響，通過檢測斯托克斯光和反斯托克斯光強度的比值（該比值僅與溫度有關，而與光纖的彎曲半徑、入 射 光 等 參 數 無 關），再利 用 ＯＴＤＲ技術實現對空間溫度場分布的實時監測，最終實現分布式光纖感溫火災監測與報警。

分布式光纖感溫火災探測系統結構

根據OTDR技術和后向拉曼散射原理，構建了分布式光纖感溫火災探測系統，激光器產生的激光脈沖在光纖中傳輸時會產生拉曼散射信號，其中

反斯托克斯光和斯托克斯光這兩種散射信號沿光纖向后傳播，經過波分復用器分波后分成兩路提取，經過光電轉換器將光信號轉換為電信號，再

經過信號處理、解調后，通過計算機處理，將溫度信息從中提取出來，通過設定溫度報警的閾值，實現火災報警系統的顯示、報警及消防聯動功能。

分布式光纖感溫火災探測系統可提供任意溫度點的報警和連續的動態監測信號。該火災探測系統的探測范圍可長達幾十公里，實現分布式光纖沿路各點環境溫度變化的監測；測溫范圍廣，溫度分辨率可達到0.1 ℃，溫度精度可達到±0.5 ℃；可提供一個連續的動態監測信號，可設置多級溫度點報警及溫差報警。
