分布式光纖電纜隧道監測系統特點

1、核心部件采用光纖光器及其他高性能模塊，系統可靠性大幅度提高；

2、采用長波長激光器以及相關光電器件，使光信號在感溫光纖中的損耗達到最小；

3、采用高速的信號處理方式，使應用更加快捷；

4、采用模塊化的結構，簡便了系統維護，并使系統的升級十分簡單；

5、感溫光纖本身沒有電部件和活動部件，其20年使用壽命，使得維護費用減少；

6、傳感器由低成本的標準光纖制成，本質安全，絕緣性能強；

7、沿著整條光纜進行測量，能夠準確定位；

8、溫度信息通過光信號傳輸，抗電磁干擾；

9、適應惡劣環境，在危險區域也可使用；

10、實時全光纖全路程在線監測，遠程控制，24小時無人值守；

11、可在全光纖監測段實現多級報警、多方式報警，并輸出報警信息；

12、形象直觀地顯示系統工作狀態、報警信息、故障信息；

13、通過軟件對數據記錄、保存歷史溫度，可記錄5~10年的歷史數據；

14、可以進行數據查詢：溫度點查詢、報警紀錄查詢、歷史數據。

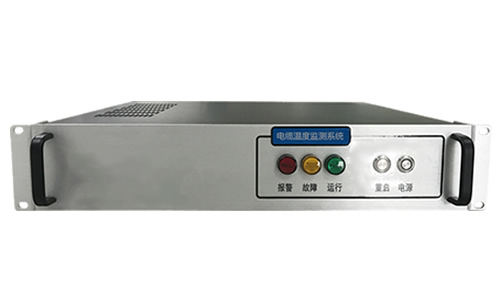

電纜分布式光纖測溫系統監測裝置的正常工作條件如下：

a)環境溫度：-20℃?+60℃；

b) 環境相對濕度：5%?95% RH (產品內部，既不應凝露，也不應結冰)；

c)大氣壓力：70kPa?110kPa；

d)最大日溫差：25℃；

e)場地安全要求：符合GB/T 9361中B類安全規定；

f)監測裝置安全要求：符合GB 4943中的相關規定



電纜隧道在線監測系統優勢有哪些

在線監測裝置的接入不改變和影響電力電纜線路的連接方式、絕緣性能、密封性能及接地性能，不影響線路的安全運行。當被監測部位電流或電壓異常時，在線監測裝置能正常工作。監測裝置外殼感應電壓限制值不大于50V。當監測裝置在監測過程中出現異常或損壞時，不應對被監測部位及周圍設備造成損壞。

分布式光纖電纜隧道監測系統實現對電纜通道內安裝的區域控制單元采集數據的匯集、處理與轉發，對隧道現場區域控制單元的通信故障以及傳感器等設備故障進行實時監控并上報。

分布式光纖電纜隧道監測系統具備鏈路檢測功能，定期對電纜通道內安裝的區域控制單元及各傳感設備進行巡檢。

分布式光纖電纜隧道監測系統在平臺的綜合監控平臺上顯示隧道所有在線監測系統所采集的數據，系統具備數據分析，預警，處理功能。系統可根據不同管理人員設置不同操作權限及角色規則。

分布式光纖電纜隧道監測系統能記錄測量數據、故障記錄，故障恢復記錄等相關參數，應提供曲線圖、柱狀圖等直觀圖表，應能對數據庫進行查詢、刪除、備份以及打印報表等。

分布式光纖電纜隧道監測系統具備各種信息打印功能，包括定時和召喚打印各種實時和歷史報表、批量打印報表及統計信息打印等功能。

當隧道內區域控制單元檢測到某個傳感器監測裝置狀態異?；蜻_(dá)到報警閥值時，可在綜合平臺進行報警提示。

分布式光纖電纜隧道監測系統能夠?qū)崿F(xiàn)視頻監控系統的遠程控制和聯動控制。

分布式光纖電纜隧道監測系統具備高度的開放性，能夠兼容第三方設備、系統，采用國際國內主流的接口協議，預留足夠的擴展接口適應未來工程建設發展的需要，并且具備負荷均擔的功能，避免隨著監控規模的增加而使系統崩潰。

分布式光纖電纜隧道監測系統具有消防自動報警系統接入接口和防火門聯動接口，以便消防系統接入綜合在線監測系統。
