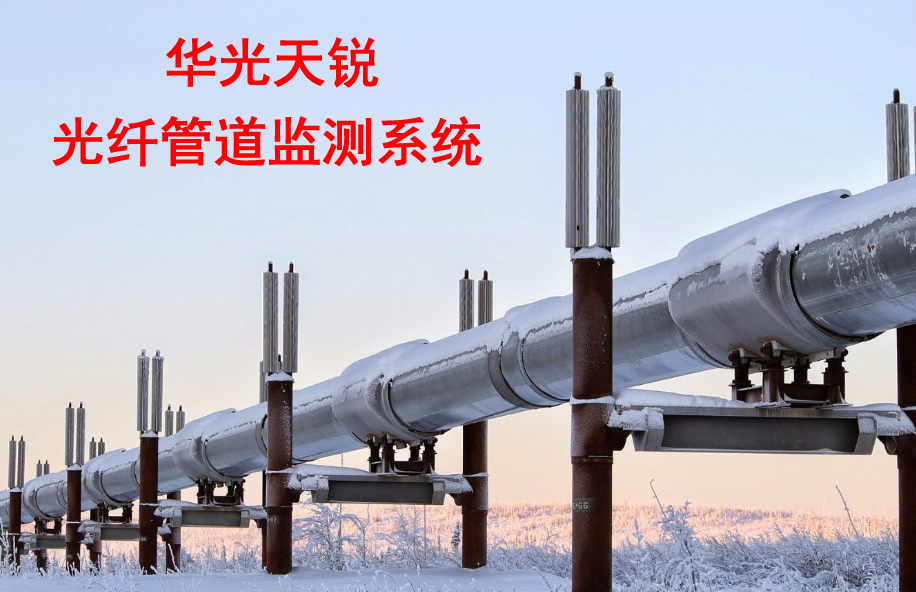

光纖在管道中的應用

管道是天然氣、石油、城市供曖、煤氣等重要系統不可缺少的物質輸送設施。對國民經濟發展和能源物資交通運輸具有非常重要的意義。同時管道設施投資巨大、多設于管溝內或埋于地面以下，其在空間上有一定的隱蔽性，如果由于人為或自然原因受到破壞，很難及時發現，且易燃易爆物質的外泄將帶來極大的安全隱患，如果由此引發火災或者爆炸事故，會帶來巨大經濟損失，甚至造成重大的人員傷亡和社會秩序的混亂。

現有管道監測方法通過監測管道段壓力變化情況，或出現查覺到的管道變形或滲漏等問題后才能得以處置，因此，管道處置多為事件發生后，已造成了一定后果后，對管道事故初期的有效監測現階段尚無可靠的技術措施。如采取現有的電磁傳感器等監測裝置，若管道滲漏后可能引起火災或爆炸等安全事故，且無法達到管道全線全方位監測。因此，需研制開發一種與管道介質不易出現其他不良反應，全方位、全天后適時監測系統及方法已顯得非常必要而緊迫。

管道振動光纖監測裝置，能夠對天然氣等市政管道進行實時監測并加以分析處理，能夠實現天然氣管道侵害事件的發現預警和損傷滲漏點的探測分析。包括感應裝置、測感裝置、監測控制器和預警裝置；感應裝置固定于管道設置，感應裝置包括順管道敷設的光纖線纜和用于安裝光纖線纜并與管道形成夾持固定連接的夾持器；測感裝置包括對光纖線纜振動監測的振動采集器和對光纖線纜溫度變化監測的光纖測溫儀；振動采集器和光纖測溫儀均與監測控制器信號連接，監測控制器與預警裝置信號連接并向預警裝置傳輸預警信息和發出預警命令。

分布式光纖測溫系統管道光纖泄漏技術

管道輸送的優勢明顯，人們的生產和生活已經離不開管道。但由于自然環境和輸送介質的腐蝕、材質和施工的瑕疵以及人類施工開挖破壞以及地震等自然災害的影響，管道會發生泄漏、爆管甚至爆炸事故。管道泄漏或爆管除了考慮其造成的嚴重經濟損失外，它還會引起有害物質的泄漏，污染環境，甚至還會引起中毒、爆炸事故，危及人身安全。因此，管道初期的泄漏監測，以及對危及管道安全的地質災害、機械、人工施工甚至惡意破壞管道、打孔偷盜行為的預警，顯得尤為重要。傳統的泄漏監測方法不能監測管道泄漏，更無法判斷泄漏點位置及區域，并且不能對各種自然災害、機械作業及人為操作等危害管道安全的危險事件進行實時監測和預警，另外，現有技術中對管道安全隱患的監測存在的不足有：點式傳感器，不能滿足長距離管道安全監測需求；傳感器需要供電，不適合易燃易爆等管道的泄漏監測。

光纖復合管道及其監測系統，解決了現有技術無法實施管道泄漏監測和爆管及開挖破壞預警的問題，可對長距離管道進行全覆蓋監測，在時間和空間上無監測盲區，分布式光纖傳感器無源，解決了長距離管道沿途沒有電源的問題，其不受電磁和雷電的干擾，監測效果好，監測精度較高，精準定位安全隱患的位置，光纖單元可同時監測管道的泄漏、振動和應變情況，綜合多種監測結果的復合判斷提高了管道預警準確度。



分布式光纖管道泄漏振動溫度應變監測系統特點功能

1、輸油管道泄露探測：通過實施監測光纜周圍的溫度，實現輸油管道泄露探測的目的；



2、異常報警：當探測溫度超出設置范圍時，提示報警信息，并給出操作建議；



3、差定溫報警：報警參數支持人工設定，輸出繼電器報警信號和報警定位信息，實現差定溫報警；



4、報警分區設置：系統可對報警區域長度及報警點進行整體編程，可根據現場情況靈活調整；



5、數據分析：歷史數據存儲、查詢及分析；



6、遠程訪問：系統可接入工業以太網，將數據傳輸到各級管理部門，實現遠程訪問。
